PAL Flow Cell : prélèvement en ligne automatisé


Technologie: PAL Système

CTC
Description

Prélèvement d’échantillon en ligne automatisé sur CTC PAL3

Le module Flow Cell pour robot CTC PAL3 a été conçu dans le but de réaliser des analyses en ligne, par exemple pour du suivi réactionnel ou de nettoyage de processus industriel. Un gaz ou un liquide est dérivé du process pour passer à travers le module afin d’être échantillonné. Le robot prélève le liquide ou le gaz circulant dans la cellule et l’étanchéité est assuré par un septum. Grâce à ce système de prélèvement en ligne automatisé, chaque cellule dispose d’une entrée et d’une sortie pour assurer la circulation du flux en continu. L’échantillon est ensuite injecté directement sur le GC ou bien traité par le robot. L’intégralité de ce processus est entièrement automatique et peut fonctionner sans supervision.

Il est possible d’ajouter jusqu’à 6 cellules par support, ce qui permet d’échantillonner 6 points de prélèvement ou process différents. Il est en outre possible d’ajouter plusieurs supports sur un système PAL3, ce qui multiplie les capacités d’échantillonnage.

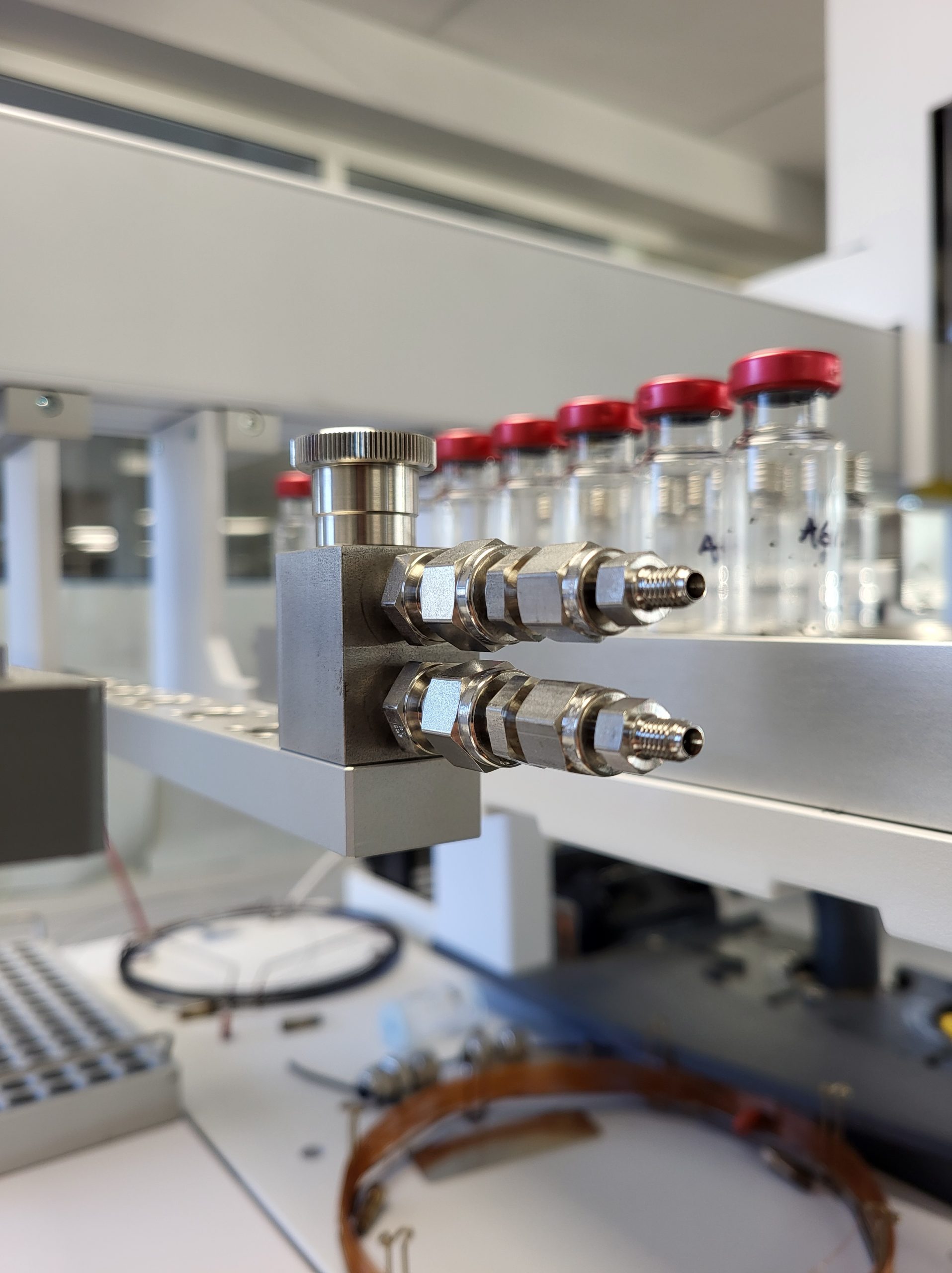

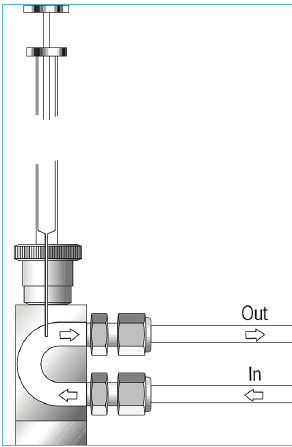

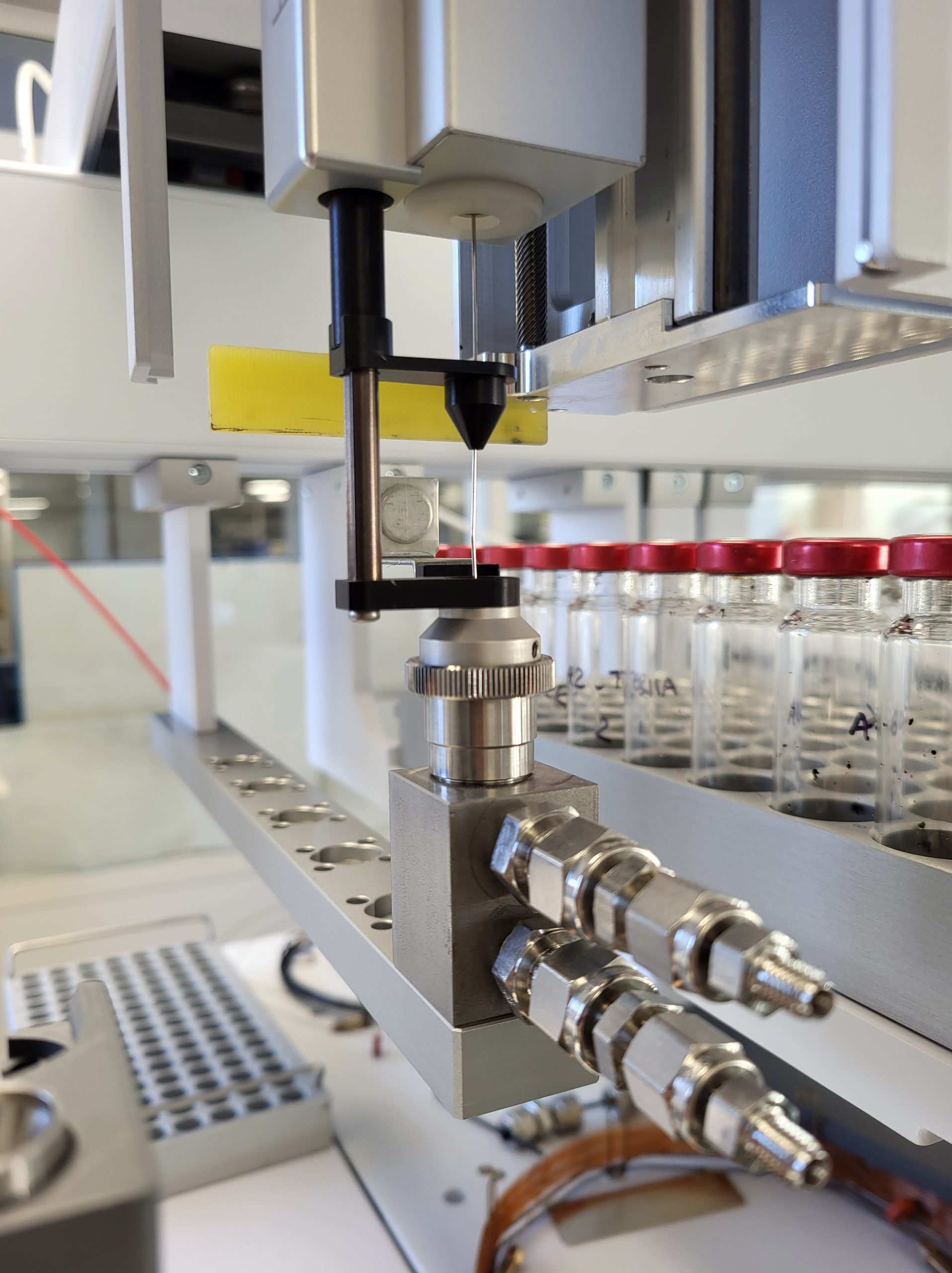

Schéma de la cellule de prélèvement en ligne automatisé Photo de la cellule de prélèvement en ligne automatisé

Le module est constitué d’une cellule de prélèvement d’une capacité d’environ 0.5 mL, d’une entrée et d’une sorte échantillon et d’un septum pour le prélèvement à l’aide de la seringue. Ce système offre une solution fiable et évolutive pour le prélèvement en ligne automatisé.

Le contrôle de l’échantillonnage est réalisé avec le logiciel CHRONOS ou le logiciel de pilotage du chromatographe associé. Son utilisation est simple et intuitive, puisqu’il suffit simplement de sélectionner l’emplacement de la cellule à prélever dans le logiciel, comme la position d’un vial échantillon classique. Il est possible de programmer des analyses récurrentes à une fréquence définie.

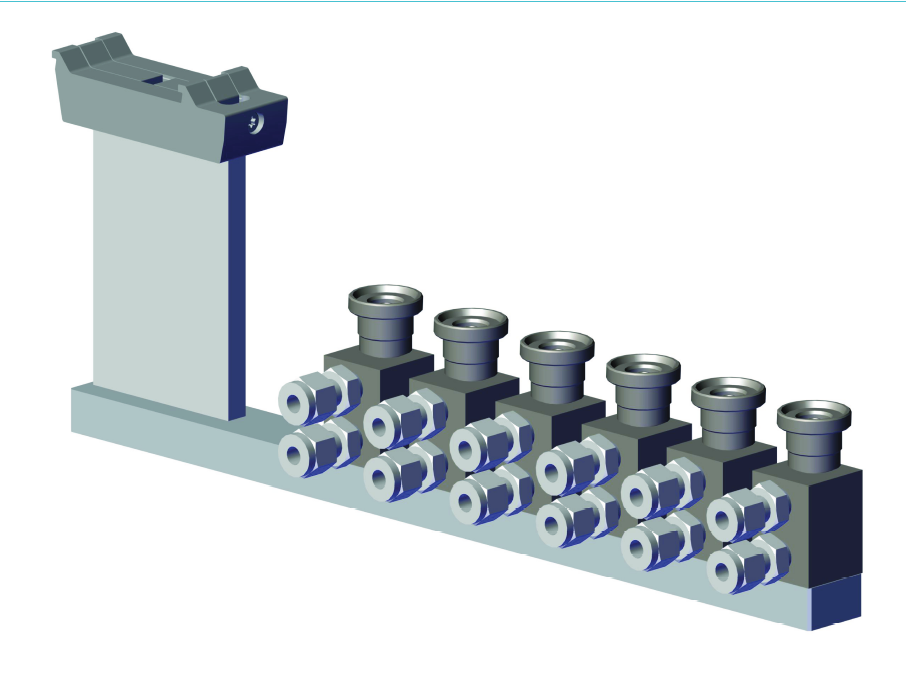

Modélisation 3D du support avec cellule de prélèvement automatisé.

Le système est évolutif, ce qui signifie que des cellules peuvent être ajoutées ou retirées selon l’évolution du besoin d’analyse.

Prélèvement et analyse en ligne automatisés

  • Prélèvement en ligne d’échantillon liquide ou gazeux, compatible avec les PAL3 RSI, RTC et DHR.
  • Séquences multi outils utilisant des seringues de volumes différents pour prélever précisément de petits volumes (µL) ou grands volumes (mL).
  • Peut être combiné avec toutes les techniques de préparation d’échantillon du PAL3, tel que l’espace de tête, la SPME, la SPME Arrow, l’agitation, la centrifugation, la filtration, la dilution, la dérivatisation ou encore l’ajout de standard interne.
  • Possibilité d’insérer directement une fibre SPME dans la cellule de prélèvement.
  • Compatible avec le changement automatique d’outils du PAL RTC, afin de combiner plusieurs techniques de prélèvement, de préparation ou d’injection sans intervention manuelle.

Avantages

  • Prélèvement en ligne automatisé et sans supervision : plus besoin d’un opérateur qui prélève manuellement l’échantillon.
  • Prélèvement et injection successive sur le même appareil.
  • Contrôle simple et intuitif via le logiciel CHRONOS ou le logiciel de chromatographie. Pas de logiciel spécifique nécessaire.
