Le meilleur contrôleur de modulation pour GCxGC à modulateur thermique du marché

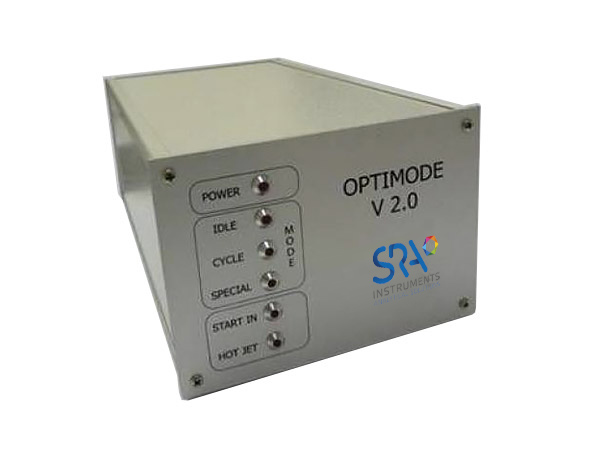

Développé par SRA Instruments, l’Optimode est le cœur de votre système de chromatographie bidimensionnelle : il contrôle l’injection des gaz issus de la première colonne dans la seconde. L’Optimode contrôle le débit massique d’un jet d’air froid qui assure l’adsorption des espèces chimiques dans la zone intermédiaire. Leur désorption est réalisée périodiquement par un pulse d’air chaud. Pour l’imagerie 2D, il est primordial de conserver cette période (la modulation) répétable. L’introduction de la version 2 de l’Optimode offre de nouvelles possibilités pour la GCxGC :
- Meilleure précision et répétabilité du temps de modulation

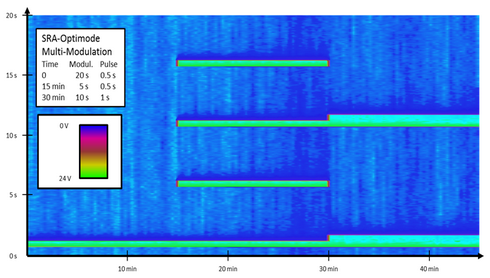

- Gestion de la multi-modulation : adaptez le temps de modulation au cours de l’analyse
- Interface de programmation web intuitive, sans besoin d’installer de logiciel
- L’Optimode est connecté en réseau (ethernet) comme le reste de votre installation GC

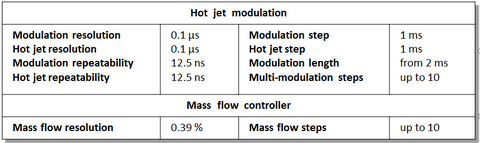

L’optimode utilise le meilleur niveau de l’état de l’art en électronique embarquée pour un contrôle temporel précis. Le premier pulse d’air chaud est lancé dans les 2 ms suivant la commande du GC. La période de modulation est répétable à 12.5 ns près. Le débit massique est contrôlé sur 8 bits (0.39 % de sensibilité), son temps de réponse caractéristique est inférieur à 1 ms. La dérive de l’horloge est également très faible (une partie pour 120.000, soit 30 ms/h). En plus de ces hautes performances, l’Optimode supporte la multi-modulation : les paramètres de contrôle du jet d’air chaud sont modifiés au cours de l’analyse d’après une table prédéfinie, adaptée aux produits de l’analyse.

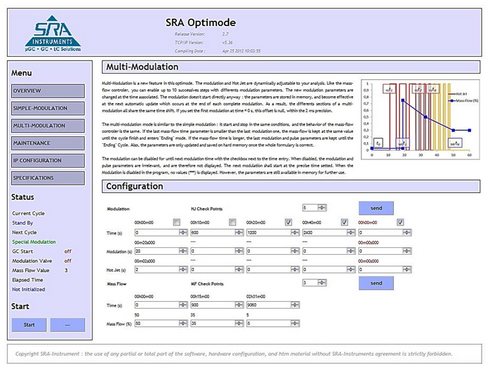

L’interface de l’Optimode est entièrement intégrée : l’appareil héberge un serveur embarqué. Celui-ci fournit les pages Web nécessaires au contrôle des paramètres. L’accès ne demande qu’un branchement au réseau et un navigateur Web.
L’interface est intuitive, divisée en pages dédiées chacune à un mode d’utilisation (modulation simple, multi-modulation, maintenance, etc.). Chaque page est divisée en 3 parties.
- Une notice embarquée, présentant l’interface et la fonction concernée.
- Une section d’affichage en temps réel des paramètres de la carte (état allumé ou éteint du jet d’air chaud, ouverture du débit massique, état ouvert ou fermé du contact de départ, temps écoulé depuis le début d’un cycle, etc.),
- Une section de paramétrage, permettant de configurer le système.
L’Optimode est également utilisable non connecté : avec les paramètres d’usine, ou après configuration par Web.
Documents
114_Détermination quantitative de 54 allergènes dans les parfums naturels par GCxGC-QMS/FID
Cette note d’application illustre une méthode basée sur la GC×GC-QMS/FID pour quantifier 54 allergènes dans les matières premières de parfum.
La gamme de concentrations s’étend sur quatre ordres de grandeur, c’est-à-dire de 2 à 10 000 mg/kg.
Optimization of the Zoex Thermal Modulator in GCxGC
Thermal modulation requires accurate optimization of temperatures and timing to achieve correct operation and optimal performance. Proper modulator operation ensures efficient trapping and quantitative remobilization of the components.
With SRA Instruments’ Optimode cold jet flow and hot jet pulse duration can be optimized to ensure an accurate process and obtain the expected modulation ratio.
Optimization of time-flow parameters for thermal modulation in comprehensive two dimensional GC
Developed by SRA Instruments, the Optimode is the heart of your two-dimensional chromatography system. It controls the modulation process and optimizes the collection and transfer of analytes from the first column into the second.
