Analyse des gaz dissous dans les huiles minérales avec préparation de l’échantillon
La solution instrumentale de SRA comprend la station de préparation « Revolving Table ». Le système optimise et simplifie la préparation des échantillons d’huile isolante pour l’analyse des gaz dissous (DGA) avec la technique HS-GC, en minimisant la contamination de l’air dans l’échantillon à analyser conformément à la norme IEC 60567-2011 (Matériels électriques immergés – Échantillonnage des gaz et analyse des gaz libres et dissous) et selon les recommandations de la méthode ASTM D3612.
Le système « Revolving Table » permet de conditionner jusqu’à 28 flacons dans une atmosphère inerte (Argon) à débit contrôlé, et d’introduire l’échantillon d’huile sans contamination atmosphérique (Oxygène, Azote, CO2, Humidité, Poussière, etc.).
La solution Analyseur SRA TOGA permet :
- la séparation complète de tous les composants d’intérêt en seulement 22 minutes.
- l’analyse des gaz dissous dans l’huile de transformateur (TOGA) selon la méthode C de l’espace de tête ASTM D3612-02.
- la préparation des échantillons, le conditionnement et la fermeture efficace des flacons à l’aide du système « Revolving Table ».
- la gestion automatique de tous les processus d’analyse, l’optimisation du temps d’analyse ainsi que l’augmentation de la productivité des analyseurs.

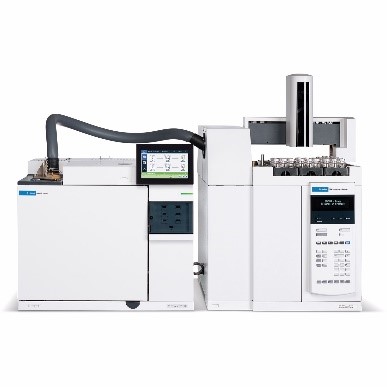

141_Analyseur SRA TOGA ASTM D3612-02 Méthode C
Cette note d’application relate les tests conformément à la procédure C de la méthode ASTM D3612, qui implique :
- un échantillonnage espace de tête des gaz dissous dans le liquide
- une analyse par chromatographie en phase gazeuse.
