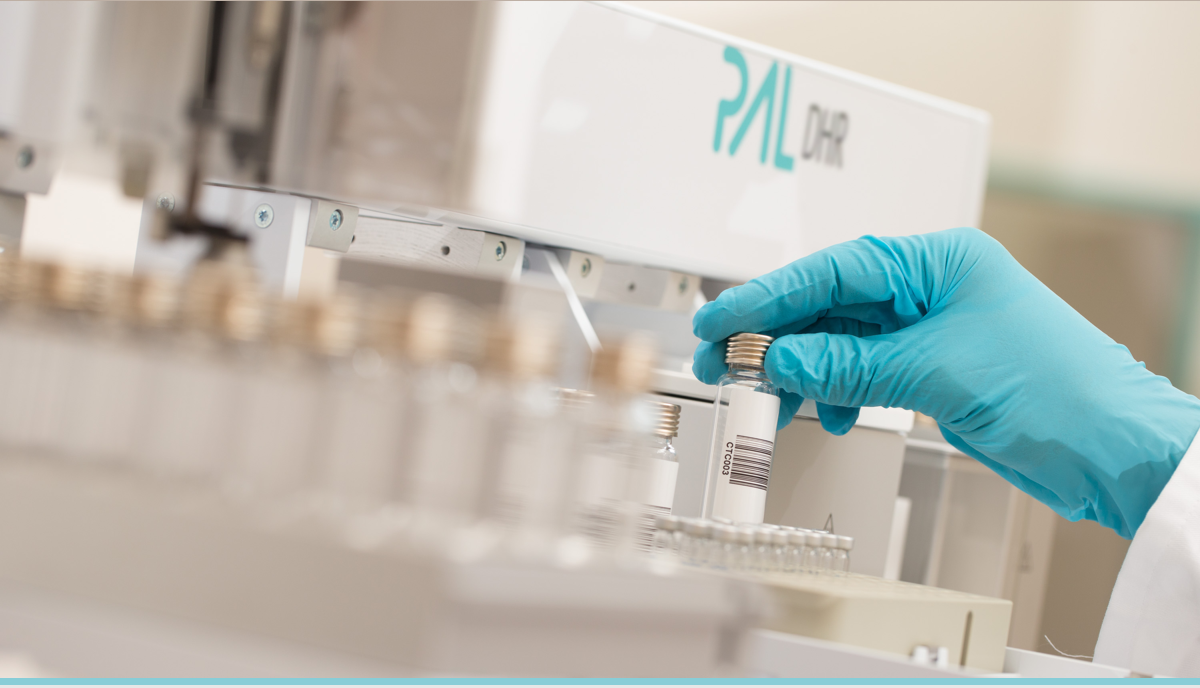

Vous trouverez ici la liste des consommables à utiliser avec votre système PAL pour l’échantillonnage liquide.
Description
L’automatisation de la préparation d’échantillon et l’injection en ligne permet d’accroître significativement la productivité, la répétabilité et la sécurité du laboratoire d’analyse par le transfert de tâches manuelles répétitives ou dangereuses à un robot. Les systèmes PAL consistent en une boîte à outils, entièrement personnalisable, permettant aussi bien une simple injection liquide qu’un procédé de préparation complexe et comprenant de nombreuses étapes.
Selon vos besoins analytiques, les outils et consommables à associer à votre PAL ne sont pas les mêmes. Vous trouverez ici la liste des outils, seringues et aiguilles dédiés à l’échantillonnage en phase liquide.
Modules pour injection liquide
| Référence | Description | Compatibilité | |
| RTC | RSI | ||
| PAL3-TH-D757 | Outil de seringue liquide pour seringues de 1,2 μL – 100 μL avec une longueur d’aiguille de 57 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel | X | X |
| PAL3-TH-D785 | Outil de seringue liquide pour seringues de 1,2 μL – 100 μL avec une longueur d’aiguille de 85 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel | X | X |
| PAL3-TH-D857 | Outil de seringue liquide pour seringues de 250 μL – 1 000 μL avec une longueur d’aiguille de 57 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel | X | X |
| PAL3-TH-D885 | Outil de seringue liquide pour seringues de 250 μL – 1 000 μL avec une longueur d’aiguille de 85 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel | X | X |
| PAL3-TH-D1857 | Outil de seringue liquide pour seringues de 2 500 μL – 10 000 μL avec une longueur d’aiguille de 57 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel | X | X |
Seringues recommandées pour injection liquide en GC et échantillonnage pour GC
| Référence | Description | Compatibilité |
| SF1-57-B-25P-CO | Seringue intelligente 1,2 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, calibre 25P, longueur 36 mm, pointe conique | D7/57 |
| SF1-85-B-26P-CO | Seringue intelligente 1,2 μL à aiguille fixe pour outil D7/85 longueur d’aiguille 85 mm, calibre 26P, longueur 36 mm, pointe conique | D7/85 |
| SF10-57-M-26S-CO | Seringue intelligente 10 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston en métal, calibre 26S, longueur 54 mm, pointe conique | D7/57 |
| SF10-57-M-23S-CO | Seringue intelligente 10 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston en métal, calibre 23S, longueur 54 mm, pointe conique | D7/57 |
| SF10-57-T-26S-CO | Seringue intelligente 10 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston PTFE, calibre 26S, longueur 60 mm, pointe conique | D7/57 |
| SF10-57-T-23S-CO | Seringue intelligente 10 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston PTFE, calibre 23S, longueur 60 mm, pointe conique | D7/57 |
| SF10-85-M-23S-CO | Seringue intelligente 10 μL à aiguille fixe pour outil D7/85 longueur d’aiguille 85 mm, piston en métal, calibre 23S, longueur 54 mm, pointe conique | D7/85 |
| SF10-85-M-26S-CO | Seringue intelligente 10 μL à aiguille fixe pour outil D7/85 longueur d’aiguille 85 mm, piston en métal, calibre 26S, longueur 54 mm, pointe conique | D7/85 |
| SF10-85-T-26S-CO | Seringue intelligente 10 μL à aiguille fixe pour outil D7/85 longueur d’aiguille 85 mm, piston PTFE, calibre 26S, longueur 60 mm, pointe conique | D7/85 |
| SF100-57-T-23S-CO | Seringue intelligente 100 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston PTFE, calibre 23S, longueur 60 mm, pointe conique | D7/57 |
| SF100-57-T-26S-CO | Seringue intelligente 100 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston PTFE, calibre 26S, longueur 60 mm, pointe conique | D7/57 |
| SF100-85-T-26S-CO | Seringue intelligente 100 μL à aiguille fixe pour outil D7/85 longueur d’aiguille 85 mm, piston PTFE, calibre 26S, longueur 60 mm, pointe conique | D7/85 |
| SF250-57-T-26-CO | Seringue intelligente 250 μL à aiguille fixe pour outil D8/57 longueur d’aiguille 57 mm, piston en PTFE, calibre 26, longueur 60 mm, pointe conique | D8/57 |
| SF250-85-T-26-CO | Seringue intelligente 250 μL à aiguille fixe pour outil D8/85 longueur d’aiguille 85 mm, piston PTFE, calibre 26, longueur 60 mm, pointe conique | D8/85 |
| SF1000-57-T-23-CO | Seringue intelligente 1000 μL à aiguille fixe pour outil D8/57 longueur d’aiguille 57 mm, piston en PTFE, calibre 23, longueur 60 mm, pointe conique | D8/57 |
Seringues recommandées pour injection liquide en LC et échantillonnage pour LC
| Référence | Description | Compatibilité |
| SF10-57-T-22S-FL | Seringue intelligente 10 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston PTFE, calibre 22S, longueur 60 mm, pointe plate | D7/57 |
| SFX25-57-T-22S-FL | Seringue intelligente 25 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston en PTFE, calibre 22S, longueur 60 mm, pointe plate, type X | D7/57 |
| SFX100-57-T-22-FL | Seringue intelligente 100 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston en PTFE, calibre 22, longueur 60 mm, pointe plate, type X | D7/57 |
| SFX100-57-T-22S-FL | Seringue intelligente 100 μL à aiguille fixe pour outil D7/57 longueur d’aiguille 57 mm, piston en PTFE, calibre 22S, longueur 60 mm, pointe plate, type X | D7/57 |
| SF250-57-T-22-FL | Seringue intelligente 250 μL à aiguille fixe pour outil D8/57 longueur d’aiguille 57 mm, piston PTFE, calibre 22, longueur 60 mm, pointe plate | D8/57 |
| SF1000-57-T-22-FL | Seringue intelligente 1000 μL à aiguille fixe pour outil D8/57 longueur d’aiguille 57 mm, piston PTFE, calibre 22, longueur 60 mm, pointe plate | D8/57 |
| SC2500-57-PE-22-FL | Seringue intelligente 2500 μL avec aiguille fixe pour outil D18/57 longueur d’aiguille 57 mm, piston en polyéthylène, calibre 22, longueur 60 mm, pointe plate | D18/57 |
| SC5000-57-T-22-FL | Seringue intelligente 5000 μL à aiguille fixe pour outil D18/57 longueur d’aiguille 57 mm, piston PTFE, calibre 22, longueur 60 mm, pointe plate | D18/57 |
Seringues recommandées pour échantillonnage (aiguilles interchangeables)
| Référence | Description | Compatibilité |
| SE25-T | Corps de seringue intelligente 25 μL pour aiguilles échangeables pour outil D8/57 ou D8/85 en fonction de la longueur de l’aiguille, piston en PTFE, nécessite des aiguilles ND25-*, aiguilles non incluses | D8/57 ou D8/85 |
| SE100-T | Corps de seringue intelligente 100 μL pour aiguilles échangeables pour outil D8/57 ou D8/85 en fonction de la longueur de l’aiguille, piston en PTFE, nécessite des aiguilles ND25-*, aiguilles non incluses | D8/57 ou D8/85 |
| SE1000-T | Corps de seringue intelligente 1000 μL pour aiguilles échangeables pour outil D8/57 ou D8/85 selon longueur de l’aiguille, piston en PTFE, nécessite des aiguilles ND1000-*, aiguilles non incluses | D8/57 ou D8/85 |
| SCE5000-T | Corps de seringue intelligente 5000 μL pour aiguilles échangeables pour outil D18/57, piston PTFE, nécessite des aiguilles ND1000-57-*, aiguilles non incluses | D18/57 |
| SE10000-T | Corps de seringue intelligente 10000 μL pour aiguilles échangeables pour outil D18/57, piston PTFE, nécessite des aiguilles ND10000-*, aiguilles non incluses | D18/57 |
Aiguilles pour seringues intelligentes
| Référence | Description | Compatibilité |
| ND25-57-22S-FL | Aiguille échangeable pour seringues liquides de type corps 25 – 100 μL, longueur d’aiguille 57 mm, calibre 22S, style pointe plate, lot de 3 pièces | SE25-T, SE100-T |
| ND25-57-23-CO | Aiguille échangeable pour seringues liquides de type corps 25 – 100 μL, longueur d’aiguille 57 mm, calibre 23, pointe conique, lot de 3 pièces | SE25-T, SE100-T |
| ND25-57-23S-CO | Aiguille échangeable pour seringues liquides de type corps 25 – 100 μL, longueur d’aiguille 57 mm, calibre 23S, pointe conique, lot de 3 pièces | SE25-T, SE100-T |
| ND25-57-26S-CO | Aiguille échangeable pour seringues liquides de type corps 25 – 100 μL, longueur d’aiguille 57 mm, calibre 26S, pointe conique, lot de 3 pièces | SE25-T, SE100-T |
| ND25-85-22-FL | Aiguille échangeable pour seringues liquides de type corps 25 – 100 μL, longueur d’aiguille 85 mm, calibre 22, style pointe plate, lot de 3 pièces | SE25-T, SE100-T |
| ND25-85-23-CO | Aiguille échangeable pour seringues liquides de type corps 25 – 100 μL, longueur d’aiguille 85 mm, calibre 23, pointe conique, lot de 3 pièces | SE25-T, SE100-T |
| ND1000-57-22-FL | Aiguille échangeable pour seringues liquides de type corps 1000 – 5000 μL, longueur d’aiguille 57 mm, calibre 22, style pointe plate, lot de 3 pièces | SE1000-T, SCE5000-T |
| ND1000-57-22-SP | Aiguille interchangeable pour seringues à liquide avec corps de type 1000 – 5000 μL, longueur d’aiguille 57 mm, calibre 22, style de pointe à port latéral, lot de 3 pièces | SE1000-T, SCE5000-T |
| ND1000-57-22-CO | Aiguille interchangeable pour seringues à liquide avec corps de type 1000 – 5000 μL, longueur d’aiguille 57 mm, calibre 22, pointe conique, lot de 3 pièces | SE1000-T, SCE5000-T |
| ND1000-57-23-CO | Aiguille interchangeable pour seringues à liquide avec corps de type 1000 – 5000 μL, longueur d’aiguille 57 mm, calibre 23, pointe conique, lot de 3 pièces | SE1000-T, SCE5000-T |
| ND1000-57-23-SP | Aiguille interchangeable pour seringues à liquide avec corps de type 1000 – 5000 μL, longueur d’aiguille 57 mm, calibre 23, style de pointe, port latéral, lot de 3 pièces | SE1000-T, SCE5000-T |
| ND1000-85-19-SP | Aiguille interchangeable pour seringues à liquide avec corps de type 1000 – 5000 μL, longueur d’aiguille 85 mm, calibre 19, style de pointe, port latéral, lot de 3 pièces | SE1000-T |
| ND1000-85-22-FL | Aiguille interchangeable pour seringues à liquide avec corps de type 1000 – 5000 μL, longueur d’aiguille 85 mm, calibre 22, pointe plate, lot de 3 pièces | SE1000-T |
| ND1000-85-23-CO | Aiguille interchangeable pour seringues à liquide avec corps de type 1000 – 5000 μL, longueur d’aiguille 85 mm, calibre 23, pointe conique, lot de 3 pièces | SE1000-T |
| ND10000-57-19-FL | Aiguille interchangeable pour seringues à liquide avec corps de type 10000 μL, longueur d’aiguille 57 mm, calibre 19, pointe plate, lot de 3 pièces | SE10000-T |
| ND10000-57-22-FL | Aiguille interchangeable pour seringues à liquide avec corps de type 10000 μL, longueur d’aiguille 57 mm, calibre 22, style de pointe plate, lot de 3 pièces | SE10000-T |
| ND10000-57-23-CO | Aiguille interchangeable pour seringues à liquide avec corps de type 10000 μL, longueur d’aiguille 57 mm, calibre 23, style de pointe conique, lot de 3 pièces | SE10000-T |
Modules pour LCMS
| Référence | Description | Compatibilité | |
| RTC | RSI | ||
| PAL3-TH-SLCMS-P-100 | Outil LCMS-P-100 composé de : 1 outil LCMS-P avec seringue intelligente de 100 µL, aiguille et boucle FEP 1 module de pompe et câble de connexion 1 tube de transfert PFA 1/16″ 2 flacons de solvant 1 000 ml 2 tubes d’aspiration 1/8″Attention :Module de lavage LCMS non inclus, nécessite un kit de valve anti-retour, compatible avec tous les modèles PAL RTC/PAL RSI à partir de la version de micrologiciel 2.4.52 ou supérieure. Nécessite la version de micrologiciel 3.n ou supérieure et PAL RTC/PAL RSI Series II pour la fonctionnalité Smart |
X | X |
| PAL3-TH-SLCMS-P-250 | Outil LCMS-P-250 composé de : 1 outil LCMS-P avec seringue intelligente de 250 µL, aiguille et boucle FEP 1 module de pompe et câble de connexion 1 tube de transfert PFA 1/16″ 2 flacons de solvant 1 000 ml 2 tubes d’aspiration 1/8″Attention :Module de lavage LCMS non inclus, nécessite un kit de valve anti-retour, compatible avec tous les modèles PAL RTC/PAL RSI à partir de la version de micrologiciel 2.4.52 ou supérieure. Nécessite la version de micrologiciel 3.n ou supérieure et PAL RTC/PAL RSI Series II pour la fonctionnalité Smart |
X | X |
Seringues et aiguilles recommandées pour LCMS
| Référence | Description | Compatibilité |
| SLCMS-100-PE | Seringue intelligente LCMS 100 μL pour outil LCMS, piston PE, étanche au gaz, longueur 60 mm, filetage 1/4-28 UNF, aiguille amovible non incluse | LCMS-P-100 |
| SLCMS-250-PE | Seringue intelligente LCMS 250 μL pour outil LCMS, piston PE, étanche au gaz, longueur 60 mm, filetage 1/4-28 UNF, aiguille amovible non incluse | LCMS-P-250 |
| PAL3-LCMS-Ndl | Aiguille pour outil PAL LCMS, calibre 22 PST 3, longueur 51 mm (avec écrou de retenue d’aiguille), 3 pièces par lot | LCMS |
| PAL3-LCMS-Ndl-C | Aiguille revêtue pour outil PAL LCMS, calibre 22 PST 3, longueur 51 mm (avec écrou de retenue d’aiguille), 3 pièces par lot | LCMS |
| PAL3-LCMS-Ndl-T | Aiguille en titane pour outil PAL LCMS, calibre 22 PST 3, longueur 51 mm (avec écrou de retenue d’aiguille) |
LCMS |
Prenez contact avec notre responsable de ligne pour passer commande.
