Injecteur GC en ligne de matrices liquides

Description

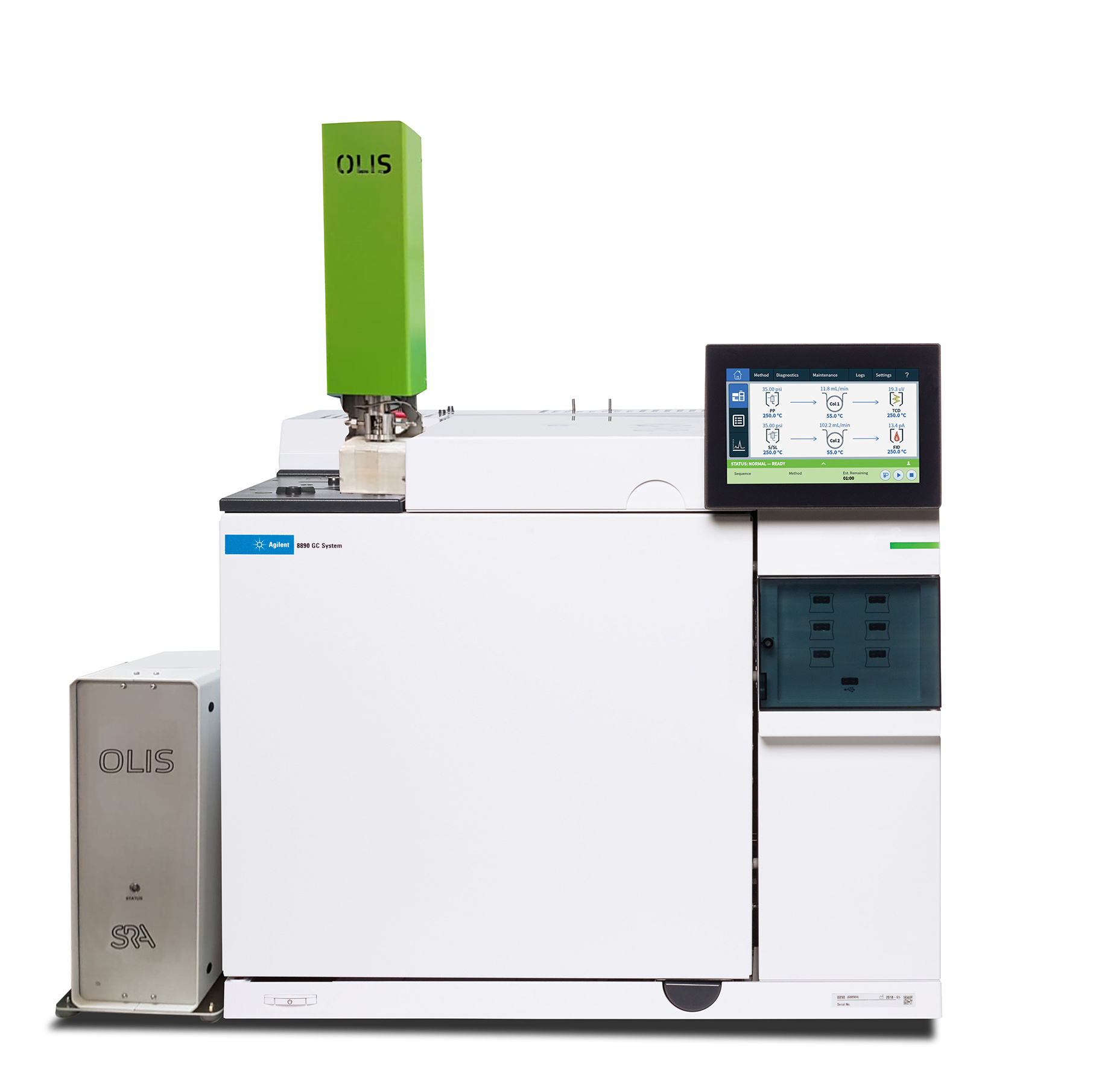

Le système d’injection OLIS (On-line Liquid Injection System) est spécialement conçu pour l’injection en chromatographie gazeuse de matrices liquides jusqu’à une pression de 60 bars. L’avantage de cet injecteur est sa capacité à travailler en ligne, sous pression et sans discrimination, contrairement aux systèmes d’injection classiques.

Reposant sur un principe de fonctionnement simple : un vérin ou stem est actionné par un moteur micro-électrique depuis sa position haute (étape de remplissage) jusqu’à sa position basse (étape d’injection). Ce stem possède un volume d’échantillonnage constant de plusieurs centaines de nanolitres et le liquide qu’il contient est instantanément vaporisé par chauffage flash lors de l’injection. La vanne OLIS est particulièrement adaptée à l’analyse d’échantillons liquides possédant une large gamme de points d’ébullition, visqueux ou à forte polarité.

Avantages :

  • Système autonome et simple d’utilisation
  • Analyse d’échantillons liquides instables à caractériser
  • Très faible discrimination entre les composés
  • Adaptable sur un nouveau GC ou un GC existant
  • Maintenance : faible et réalisable facilement par l’utilisateur
  • Reproductibilité meilleure qu’une injection automatique au moyen d’une seringue

Caractéristiques :

  • Stem avec une extrémité usinée pour permettre la circulation de l’échantillon
  • Circulation de l’échantillon de façon continue ou poussé par une seringue
  • Vaporisation instantanée par chauffage flash de la fraction liquide contenue dans le volume calibré
  • Interface électronique avec intelligence embarquée intégrant de nombreux points de contrôle (température du stem, position du stem à l’injection, etc…)

Domaines d’application :

  • LPG, LNG, naphta, condensat
  • ASTM D-2887
  • Alcools dans les hydrocarbures
  • BTEX
  • CO2 dissout
  • Impuretés dans les matrices aminées

                              Exemple de chauffage du STEM lors de l’injection
