Analyse de gaz issus de la pyrolyse et de l’oxydation de différents hydrocarbures et biocombustibles

Le système d’analyse proposé comprend : GC 7890B, tourelle d’injection gaz, détecteurs FID et TCD

Les tubes à choc sont des installations de haute technologie conçues pour l’élaboration et la validation de modèles cinétiques à haute température. Différentes techniques de diagnostics sont utilisées lors des études.

Pour l’analyse des gaz issus de la pyrolyse et de l’oxydation de différents hydrocarbures et biocombustibles, SRA Instruments a été sollicité pour un système d’analyse chromatographique en phase gazeuse disposant des caractéristiques suivantes :

• Possibilité de montage en ligne avec un tube à choc.
• Analyse, notamment, des hydrocarbures aromatiques polycycliques et des gaz permanents (CO, CO₂, O₂, He, Ne) avec une limite de détection de 0,1 ppm à quelques ppm.
• Utilisation du système aussi bien à des pressions sub-atmosphériques qu’à des pressions plus élevées (entre 10 et 20 bars).
• Absence de point froid pour qu’il n’y ait pas de condensation des composés lourds.
• Vannes de gaz automatique.
• Vannes chauffées avec la possibilité de fixer la température entre l’ambiant et 300 °C.
• Système configuré de telle sorte qu’un 3^e détecteur puisse éventuellement être ajouté dans le futur.

SRA Instruments a proposé une configuration comprenant :

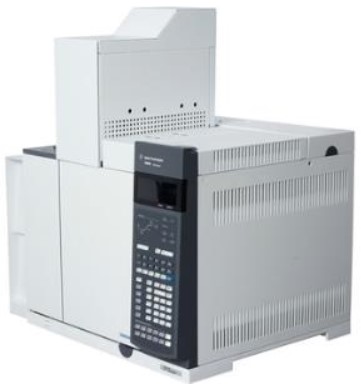

• Le chromatographe GC 7890B d’Agilent: le plus complet de la gamme, il présente l’avantage de pouvoir ajouter de nombreux modules externes et auxiliaires afin de répondre à tous types de besoin pour l’analyse de gaz.
• Un injecteur Split/Splitless

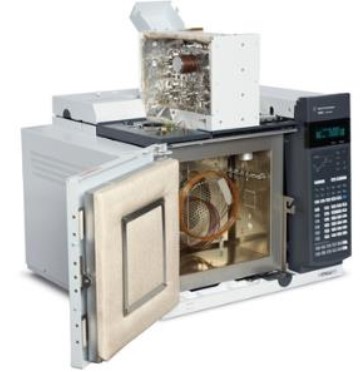

• Une tourelle d’injection par vanne automatique, chauffée de l’ambiant à 300 °C (+/- 1 °C), sans point froid, conçue, fabriquée et testée dans les locaux de SRA Instruments, qui comprend :
  • Un jeu de vannes gaz Haute Pression – Basse Pression piloté par le logiciel Prochem, permettant l’injection des gaz de pression de 100 mbar jusqu’à 20 bar max.
  • Une vanne d’injection/backflush vers le TCD
  • Une vanne d’injection en aval de l’injecteur SSL vers le FID
• Un détecteur TCD et un détecteur FID
• Le logiciel Prochem développé par SRA Instruments
